แนะนำระบบที่ต้องเตรียมเพิ่มเติมเมื่อใช้แขนกลอุตสาหกรรมในงานเชื่อม ทั้งชุดเชื่อม ฟิกซ์เจอร์ จิ๊ก ตำแหน่งชิ้นงาน ระบบดูดควัน ความปลอดภัย ซอฟต์แวร์ และการควบคุมคุณภาพ เพื่อให้ไลน์เชื่อมอัตโนมัติทำงานได้เสถียร ปลอดภัย และคุ้มค่าระยะยาว

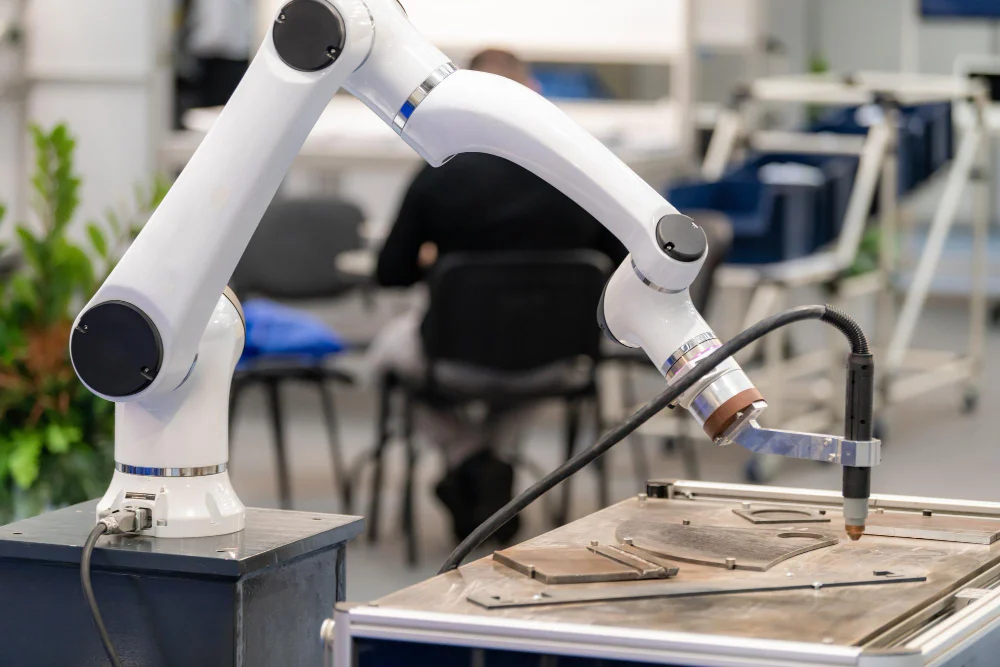

การนำ แขนกลอุตสาหกรรม มาใช้ในงานเชื่อม ไม่ได้จบแค่ซื้อหุ่นยนต์แล้วตั้งโปรแกรมให้เดินแนวเชื่อม เพราะไลน์เชื่อมหุ่นยนต์ต้องมีระบบรอบข้างรองรับหลายส่วน เช่น แหล่งจ่ายไฟเชื่อม ชุดป้อนลวด หัวเชื่อม จิ๊กจับงาน ตำแหน่งชิ้นงาน ระบบดูดควัน ระบบความปลอดภัยของเซลล์ และซอฟต์แวร์ควบคุมกระบวนการ
ถ้าสรุปแบบใช้งานจริง สิ่งที่ต้องเตรียมเพิ่มหลัก ๆ มี 6 เรื่อง คือ
- ระบบเชื่อมและอุปกรณ์กระบวนการ
- จิ๊ก/ฟิกซ์เจอร์และการจัดตำแหน่งชิ้นงาน
- ระบบความปลอดภัยของเซลล์หุ่นยนต์
- ระบบดูดควันและระบายอากาศ
- ระบบควบคุมคุณภาพและตรวจสอบแนวเชื่อม
- ระบบข้อมูล การสื่อสาร และการบำรุงรักษา
ถ้าเตรียมครบตั้งแต่ต้น แขนกลจะไม่ได้แค่ “เชื่อมแทนคน” แต่จะช่วยให้ไลน์เชื่อมทำงานเสถียร คุณภาพสม่ำเสมอ และขยายกำลังผลิตได้จริงในระยะยาว
ใช้ แขนกลอุตสาหกรรม ในงานเชื่อมต้องเตรียมระบบอะไรเพิ่มเติม
หลายโรงงานเริ่มสนใจใช้ แขนกลอุตสาหกรรมในงานเชื่อม เพราะต้องการลดความผันผวนของคุณภาพงานเชื่อม เพิ่มความเร็ว และลดการพึ่งพาทักษะเฉพาะบุคคลในงานที่ทำซ้ำสูง เช่น งานเชื่อมชิ้นส่วนเดิม ๆ งานเชื่อมโครงสร้าง งานเชื่อมอะไหล่ยานยนต์ หรือชิ้นงานอุตสาหกรรมที่ต้องการแนวเชื่อมสม่ำเสมอ
แต่จุดที่หลายคนเข้าใจคลาดเคลื่อนคือ มองว่าแค่มีหุ่นยนต์เชื่อมก็เพียงพอแล้ว ในความจริง หุ่นยนต์เป็นเพียงส่วนหนึ่งของเซลล์เชื่อม เท่านั้น ถ้าระบบรอบข้างไม่พร้อม เช่น จับชิ้นงานไม่แม่น ควันเชื่อมไม่ถูกจัดการ ระบบความปลอดภัยไม่ครบ หรือหัวเชื่อมไม่มีระบบดูแลสภาพ การลงทุนก็อาจไม่คุ้ม เพราะแม้แขนกลจะเคลื่อนที่แม่น แต่ผลลัพธ์สุดท้ายยังขึ้นกับทั้งกระบวนการ
ดังนั้น ถ้าถามว่า ใช้แขนกลอุตสาหกรรมในงานเชื่อมต้องเตรียมระบบอะไรเพิ่มเติม คำตอบคือ ต้องมองเป็น “Robotic Welding Cell” ทั้งระบบ ไม่ใช่มองแค่ตัวหุ่นยนต์
1. ต้องมี “ระบบเชื่อม” ที่ครบ ไม่ใช่มีแค่ตัวหุ่นยนต์
งานเชื่อมหุ่นยนต์ต้องมีชุดกระบวนการเชื่อมครบวงจร โดยทั่วไปองค์ประกอบสำคัญจะรวมถึง
- ตัวหุ่นยนต์
- แหล่งจ่ายไฟเชื่อม
- ชุดป้อนลวด
- หัวเชื่อมหรือ torch
- ระบบสายและ cable package
- บางกรณีมีระบบเปลี่ยนคอทอร์ชหรือเปลี่ยนทอร์ชอัตโนมัติ
- อุปกรณ์ทำความสะอาดทอร์ช เช่น reamer หรือ torch cleaning station
ABB ระบุชัดว่าระบบ arc welding เป็นการผสาน robot, welding equipment และเซลล์มาตรฐานเข้าด้วยกัน ขณะที่ Fronius ระบุองค์ประกอบอย่าง wire feeder, precise wire feeding และระบบเปลี่ยน/ดูแล torch ในโซลูชันเชื่อมหุ่นยนต์ของตน
ตาราง: ระบบหลักที่ต้องมีในงานเชื่อมหุ่นยนต์
| ระบบ | หน้าที่ |
|---|---|
| แขนกลอุตสาหกรรม | เคลื่อนหัวเชื่อมตาม path |
| Welding Power Source | ควบคุมอาร์กและพลังงานเชื่อม |
| Wire Feeder | ป้อนลวดเชื่อมสม่ำเสมอ |
| Torch / Cable Package | ส่งลวด กระแส และแก๊สไปยังจุดเชื่อม |
| Torch Cleaning Station | รักษาสภาพหัวเชื่อมให้พร้อมใช้งาน |
ถ้าระบบเชื่อมไม่เสถียร ต่อให้แขนกลแม่นแค่ไหน แนวเชื่อมก็ยังแกว่งได้
2. จิ๊กและฟิกซ์เจอร์เป็นหัวใจของคุณภาพงานเชื่อมอัตโนมัติ
หนึ่งในเรื่องที่สำคัญที่สุด แต่ถูกประเมินต่ำบ่อยมาก คือ จิ๊กจับงานและฟิกซ์เจอร์ เพราะหุ่นยนต์จะเชื่อมได้ดี ก็ต่อเมื่อชิ้นงานถูกวางในตำแหน่งเดิมอย่างสม่ำเสมอทุกครั้ง
ถ้าชิ้นงานคลาดตำแหน่งเพียงเล็กน้อย อาจเกิดปัญหาเช่น
- แนวเชื่อมเบี้ยว
- ระยะอาร์กไม่คงที่
- หุ่นยนต์วิ่งถูก path แต่เชื่อมผิดจุด
- เกิด rework เพิ่ม
- cycle time แกว่ง
ดังนั้นก่อนติดตั้งแขนกล ต้องออกแบบ
- จิ๊กที่ยึดชิ้นงานได้มั่นคง
- จุดอ้างอิงตำแหน่งที่ทำซ้ำได้
- วิธีโหลด/ถอดงานที่เร็ว
- ระบบป้องกันการวางผิดด้านหรือผิดรุ่น
ตาราง: สิ่งที่จิ๊กและฟิกซ์เจอร์ต้องตอบโจทย์
| หัวข้อ | สิ่งที่ควรได้ |
|---|---|
| ความแม่นยำ | วางงานซ้ำตำแหน่งเดิมได้ |
| ความแข็งแรง | ไม่ขยับระหว่างเชื่อม |
| ความเร็วในการเปลี่ยนงาน | ลดเวลาหยุดเครื่อง |
| ความง่ายต่อผู้ปฏิบัติงาน | โหลด/ถอดงานสะดวก |
| รองรับหลายรุ่น | ถ้าต้องผลิตหลายแบบ |
พูดง่าย ๆ คือ งานเชื่อมหุ่นยนต์ที่ดี เริ่มจาก “ชิ้นงานอยู่ถูกที่ทุกครั้ง” ก่อน
3. ต้องเตรียม positioner หรือระบบหมุนชิ้นงาน ถ้างานมีหลายมุมเชื่อม
ในหลายงานเชื่อม ตัวหุ่นยนต์อย่างเดียวอาจไม่พอ เพราะถ้าชิ้นงานมีหลายด้าน หลายมุม หรือเป็นโครงสร้างที่ต้องเชื่อมรอบตัว การใช้ positioner หรือโต๊ะหมุน/โต๊ะเอียงจะช่วยให้
- หุ่นยนต์เข้าถึงแนวเชื่อมง่ายขึ้น
- วางแนวเชื่อมให้อยู่ในท่าที่เหมาะกว่า
- ลดการเดิน path ซับซ้อน
- ช่วยให้ cycle time ดีขึ้น
ผู้ผลิตเซลล์เชื่อมหุ่นยนต์หลายรายรวม positioner เป็นส่วนหนึ่งของเซลล์มาตรฐาน เพราะเป็นองค์ประกอบสำคัญในการจัดวางชิ้นงานให้เหมาะกับการเชื่อมอัตโนมัติ
ตาราง: เมื่อไรควรมี positioner
| ลักษณะงาน | ควรพิจารณา positioner ไหม |
|---|---|
| ชิ้นงานด้านเดียว | อาจไม่จำเป็น |
| ชิ้นงานหลายด้าน | ควรพิจารณา |
| ชิ้นงานทรงยาว/โครงสร้าง | มักจำเป็น |
| ต้องเชื่อมต่อเนื่องหลายแนว | ช่วยได้มาก |
4. ระบบความปลอดภัยของเซลล์หุ่นยนต์ต้องออกแบบแยกจากงานเชื่อมทั่วไป
งานเชื่อมหุ่นยนต์ไม่ได้มีแค่ความเสี่ยงจากงานเชื่อม แต่มีทั้งความเสี่ยงจากการเคลื่อนที่ของหุ่นยนต์ จุดหนีบ จุดหมุน และระบบอัตโนมัติร่วมด้วย มาตรฐานด้านความปลอดภัยของหุ่นยนต์อย่าง AWS D16.1/D16.1M สำหรับ robotic arc welding safety และแนวทางตาม ISO 10218 เน้นว่าต้องมีการประเมินความเสี่ยง การออกแบบ guarding และการป้องกันอันตรายก่อนนำระบบเข้าทำงานจริง
สิ่งที่มักต้องเตรียมเพิ่ม ได้แก่
- รั้วกั้นหรือ enclosure ของเซลล์
- interlock ที่ประตู
- emergency stop
- light curtain หรือ safety scanner ในบางกรณี
- logic การหยุดเครื่องเมื่อเปิดประตูหรือมีการบุกรุกพื้นที่อันตราย
- การแบ่ง safety zone ชัดเจน
ตาราง: ระบบความปลอดภัยที่ควรมี
| ระบบ | หน้าที่ |
|---|---|
| Safety Fence / Enclosure | กั้นพื้นที่อันตราย |
| Interlock Door | เปิดประตูแล้วหยุดระบบ |
| E-Stop | หยุดฉุกเฉิน |
| Safety Sensor | ตรวจคน/สิ่งกีดขวาง |
| Risk Assessment | ออกแบบมาตรการให้เหมาะกับงาน |
ถ้าเซลล์หุ่นยนต์ไม่มีระบบเหล่านี้ครบ การใช้งานจริงจะเสี่ยงทั้งต่อคนและต่อการอนุมัติหน้างาน
5. ระบบดูดควันและระบายอากาศเป็น “ของจำเป็น” ไม่ใช่ของเสริม
งานเชื่อมก่อให้เกิดควันและก๊าซอันตราย OSHA ระบุชัดว่าการเชื่อมอาจก่อให้เกิด fumes and gases hazardous to health และให้ใช้ adequate ventilation รวมถึง local exhaust ventilation เพื่อกำจัดควันใกล้แหล่งกำเนิดโดยตรง
ในงานเชื่อมหุ่นยนต์ หลักคิดเรื่องควันยิ่งสำคัญ เพราะระบบทำงานซ้ำ ๆ ต่อเนื่องเป็นเวลานาน หากไม่มีระบบดูดควันที่ดี จะกระทบทั้ง
- สุขภาพคนรอบเซลล์
- ความสะอาดภายในเซลล์
- อายุการใช้งานอุปกรณ์
- ความเสี่ยงสะสมในพื้นที่ผลิต
แนวทางที่ควรคิดมีทั้ง
- ดูดควันใกล้แหล่งกำเนิด
- ออกแบบ hood หรือ extraction arm ให้เหมาะกับเซลล์
- จัดการทิศทางลม
- วางจุด discharge ให้เหมาะสม
- เผื่อการบำรุงรักษาระบบกรอง
ตาราง: เรื่องดูดควันที่ควรเตรียม
| เรื่อง | ทำไมสำคัญ |
|---|---|
| Local Exhaust | ดูดควันได้ตรงจุดที่สุด |
| การระบายอากาศรวม | ลดการสะสมในพื้นที่ |
| การบำรุงรักษา filter | รักษาประสิทธิภาพ |
| การวางทิศทางลม | ลดควันค้างในเซลล์ |
6. ต้องมีระบบแก๊สเชื่อม ลม และยูทิลิตี้ที่เสถียร
งานเชื่อมหุ่นยนต์จำนวนมากใช้แก๊สปกคลุม จึงต้องออกแบบระบบแก๊สให้คงที่และปลอดภัย รวมถึงยูทิลิตี้อื่น เช่น
- ลมอัดสำหรับอุปกรณ์เสริม
- ระบบไฟฟ้าที่นิ่งพอ
- สายดินที่เหมาะสม
- จุดเชื่อมต่อสำหรับ cleaning station หรืออุปกรณ์เสริม
ถ้าระบบยูทิลิตี้ไม่นิ่ง จะเกิดอาการเช่น
- คุณภาพแนวเชื่อมไม่นิ่ง
- arc ไม่สม่ำเสมอ
- อุปกรณ์เสริมทำงานผิดพลาด
- เครื่องหยุดบ่อยโดยไม่จำเป็น
ดังนั้นก่อนเริ่มโปรเจกต์ ควรประเมินว่าหน้างานมีความพร้อมด้าน utility มากพอหรือยัง
7. ระบบตรวจจับแนวเชื่อมและชดเชยความคลาดเคลื่อนช่วยมากในงานจริง
แม้จะมีจิ๊กที่ดีแล้ว แต่ในงานจริงยังอาจมีความคลาดเคลื่อนจากชิ้นงานได้ เช่น ชิ้นส่วนแปรรูปมาไม่เท่ากัน รอยประกบเปลี่ยน หรือชิ้นงานมี tolerance บางช่วง การเตรียมระบบเสริมอย่าง
- seam tracking
- touch sensing
- through-arc sensing
- vision ในบางงาน
จะช่วยให้หุ่นยนต์ปรับตามสภาพจริงได้ดีขึ้น
ข้อดีคือ
- ลด rework
- เพิ่มความยืดหยุ่นของระบบ
- รองรับ variation ของงานได้ดีกว่า path แบบแข็งตายตัว
สำหรับงานที่ชิ้นงานคงที่มาก อาจยังไม่จำเป็นมาก แต่ถ้างานมีความแปรปรวน ระบบเหล่านี้ช่วยคุ้มในระยะยาว
8. ต้องมีระบบดูแลหัวเชื่อมและอุปกรณ์ consumables
งานเชื่อมหุ่นยนต์ทำซ้ำจำนวนมาก หัวเชื่อมและ consumables เช่น nozzle, contact tip, liner มีผลกับคุณภาพอย่างชัดเจน จึงมักต้องมีระบบหรือแผนรองรับ เช่น
- torch cleaning station
- nozzle cleaning / reamer
- wire cutter
- ตารางเปลี่ยน consumables
- จุดตรวจสภาพ torch
Fronius ระบุฟังก์ชันอย่าง automated torch body change และองค์ประกอบสนับสนุนการทำงานต่อเนื่องในระบบ robotic welding ของตน ซึ่งสะท้อนว่าในงานจริง หัวเชื่อมไม่ใช่ของที่ติดแล้วลืมได้
ตาราง: สิ่งที่ต้องดูแลในฝั่งหัวเชื่อม
| อุปกรณ์ | ทำไมต้องดู |
|---|---|
| Nozzle | มีผลกับทิศทางแก๊สและสะเก็ด |
| Contact Tip | มีผลกับการป้อนลวดและอาร์ก |
| Liner / Feeder Path | มีผลกับความสม่ำเสมอของลวด |
| Torch Cleaning | ลดสะเก็ดสะสมและปัญหาหน้างาน |
9. ต้องวางระบบควบคุมคุณภาพ ไม่ใช่เชื่อมได้อย่างเดียว
เป้าหมายของหุ่นยนต์เชื่อมไม่ใช่แค่ให้ “ทำงานแทนคน” แต่ต้องทำให้คุณภาพคงที่ขึ้นด้วย ดังนั้นควรเตรียมระบบคุณภาพควบคู่ เช่น
- welding procedure ที่ชัด
- พารามิเตอร์มาตรฐานของแต่ละชิ้นงาน
- การบันทึกข้อมูลการเชื่อม
- การตรวจแนวเชื่อมหลังเชื่อม
- pass/fail criteria
- traceability ในงานที่ต้องการย้อนหลัง
ถ้าไม่มีระบบคุณภาพรองรับ คุณอาจได้ระบบอัตโนมัติที่เร็วขึ้น แต่ยังควบคุมคุณภาพเชิงกระบวนการไม่ได้เต็มที่
10. ซอฟต์แวร์ การสื่อสาร และการบำรุงรักษาต้องคิดตั้งแต่แรก
Robotic welding cell ที่ใช้งานได้ระยะยาวควรมีการเตรียมด้านนี้ด้วย
- โปรแกรม robot และการจัดการ recipe
- การเชื่อมต่อกับ PLC หรือ line control
- การเชื่อมต่อกับ MES/ERP ถ้าต้องการ
- ระบบแจ้งเตือน alarm
- แผน PM
- อะไหล่สำรองสำคัญ
- การฝึกอบรมช่างและ operator
ถ้าทีมงานหน้างานไม่มีทักษะดูแลระบบ หรือไม่มีอะไหล่และแผนซ่อมบำรุงชัด ระบบอาจหยุดบ่อยและทำให้ ROI ไม่ดีตามที่คาด
สรุป
ถ้าถามว่า ใช้แขนกลอุตสาหกรรมในงานเชื่อมต้องเตรียมระบบอะไรเพิ่มเติม คำตอบคือ ต้องเตรียมมากกว่าตัวหุ่นยนต์ โดยอย่างน้อยควรมี
- ระบบเชื่อมครบชุด
- จิ๊กและฟิกซ์เจอร์ที่แม่น
- positioner ตามความเหมาะของชิ้นงาน
- ระบบความปลอดภัยของเซลล์
- ระบบดูดควันและระบายอากาศ
- ระบบยูทิลิตี้
- ระบบดูแลหัวเชื่อม
- และระบบควบคุมคุณภาพ/บำรุงรักษา
พูดง่าย ๆ คือ ถ้าจะให้แขนกลเชื่อมได้ดี ต้องสร้าง “เซลล์เชื่อมที่พร้อม” ไม่ใช่แค่ “ตั้งหุ่นยนต์ไว้หน้าไลน์” เพราะสิ่งที่ทำให้โปรเจกต์สำเร็จจริง คือความพร้อมของระบบรอบข้างทั้งหมด ไม่ใช่ตัวหุ่นยนต์เพียงชิ้นเดียว
FAQ
1. ใช้แขนกลเชื่อม ต้องซื้อแค่ตัวหุ่นยนต์พอไหม
ไม่พอ ต้องมีระบบเชื่อม เช่น power source, wire feeder, torch, จิ๊กจับงาน และระบบความปลอดภัยร่วมด้วย
2. ทำไมจิ๊กจับงานถึงสำคัญมากในงานเชื่อมหุ่นยนต์
เพราะหุ่นยนต์จะเชื่อมตาม path ที่ตั้งไว้ ถ้าชิ้นงานวางไม่ตรงตำแหน่งเดิม คุณภาพแนวเชื่อมจะคลาดได้ง่าย
3. งานเชื่อมหุ่นยนต์จำเป็นต้องมีระบบดูดควันไหม
จำเป็นมาก เพราะควันเชื่อมและก๊าซจากการเชื่อมเป็นอันตรายต่อสุขภาพ และ OSHA กำหนดให้มีการระบายอากาศหรือ local exhaust อย่างเหมาะสม
4. positioner จำเป็นทุกงานไหม
ไม่ทุกงาน แต่ถ้าชิ้นงานมีหลายด้าน หลายมุม หรือเป็นโครงสร้างยาว มักช่วยให้เชื่อมง่ายขึ้นและเร็วขึ้น
5. ระบบความปลอดภัยของเซลล์ควรมีอะไรบ้าง
โดยทั่วไปควรมีรั้วกั้น, interlock ประตู, emergency stop และการประเมินความเสี่ยงก่อนใช้งานจริง
6. ถ้าชิ้นงานมีความคลาดเคลื่อนบ้าง หุ่นยนต์ยังเชื่อมได้ไหม
ได้ แต่ควรพิจารณาระบบเสริมอย่าง seam tracking, touch sensing หรือระบบตรวจจับแนวเชื่อม เพื่อชดเชยความคลาดเคลื่อน
7. ทำไมต้องมีระบบทำความสะอาดหัวเชื่อม
เพราะ nozzle และหัวเชื่อมมีสะเก็ดสะสมได้ ถ้าไม่ดูแล คุณภาพแนวเชื่อมและ uptime ของระบบจะลดลง
8. งานเชื่อมหุ่นยนต์ต้องมีซอฟต์แวร์เพิ่มไหม
ต้องมีอย่างน้อยในฝั่ง robot controller และมักมีการเชื่อมกับ PLC หรือระบบควบคุมไลน์ เพื่อให้ระบบทำงานสัมพันธ์กับกระบวนการผลิต
9. จุดที่โรงงานมักพลาดก่อนลงทุนระบบเชื่อมหุ่นยนต์คืออะไร
มักพลาดตรงโฟกัสที่ตัวหุ่นยนต์มากเกินไป แต่ยังไม่ได้เตรียมจิ๊ก, ระบบควัน, safety cell และการบำรุงรักษาให้พร้อม
